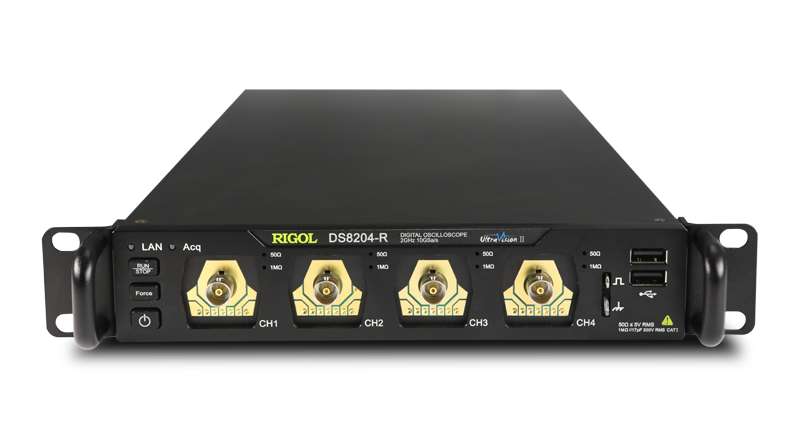

DS8000-R系列緊湊型示波器是基于RIGOL 自主知識產權的ASIC芯片和UltraVision II技術平臺的中高端數字示波器。它具有緊湊的機架式結構設計， 機身輕薄小巧。支持多機系統集成，機架式安裝，遠程系統級操控，滿足工業自動化測試系統要求。DS8000-R系列示波器模擬通道帶寬高達2 GHz，且具備多機同步觸發能力，最多支持?jǐn)U展512通道。為滿足客戶對系統集成測試中高速、多通道并行數據采集的需求，提供了優秀的解決方案。
產品特性：
-
模擬通道帶寬：2GHz、1GHz和350MHz三種型號
-
實時采樣率最高達10 GSa/s（DS8104-R/DS8204-R），5 GSa/s（DS8034-R） 4個模擬通道，1個EXT輸入通道
-
標配500Mpts存儲深度
-
波形捕獲率高于600,000個波形每秒
-
低抖動，支持多機同步（<200 psRMS，典型值）
-
支持高速數據通信接口（10GE SFP+），保證大量數據的可靠傳輸
-
集6種獨立儀器于一身，包括：示波器、頻譜分析儀、任意波發生器（選件）、數字電壓表、6位頻率計和累加器、協議分析儀（選件）
-
最多可擴展至512個通道，支持同步采集（可使用同步機進行多通道同步） 支持實時眼圖和抖動分析軟件（DS8104-R/ DS8204-R選件）
-
內置高級的電源分析軟件（選件）
-
工作溫度最低可達-40℃，可應用于特殊環境下的信號監測
-
豐富的接口：USB Host & Device、LAN(LXI)、10GE SFP+、HDMI、TRIG OUT、10MHz In，10MHz Out
-
支持Web Control遠程命令操控
-
超薄設計體積小巧，高效利用機架空間，標配1U機架安裝套件 提供軟件開發工具包，滿足用戶根據特定場景的定制化二次開發提供易用的現場多通道同步校準套件，保證多通道同步觀測要求
產品規格：
|
型號
|
模擬帶寬
|
模擬通道數
|
最高實時采樣率
|
最大存儲深度
|
最高波形捕獲率
|
數字通道
|
內置信號源
|
DS8034-R
|
350MHz
|
4
|
5 GSa/s
|
500 Mpts
|
600,000 wfms/s
|
-
|
1 CH（選配）
|
DS8104-R
|
1 GHz
|
4
|
10 GSa/s
|
500 Mpts
|
600,000 wfms/s
|
-
|
1 CH（選配）
|
DS8204-R
|
2 GHz
|
4
|
10 GSa/s
|
500 Mpts
|
600,000 wfms/s
|
-
|
1 CH（選配）
|
點擊下方鏈接查看詳細數據手冊
DS8000-R系列數字示波器數據手冊
