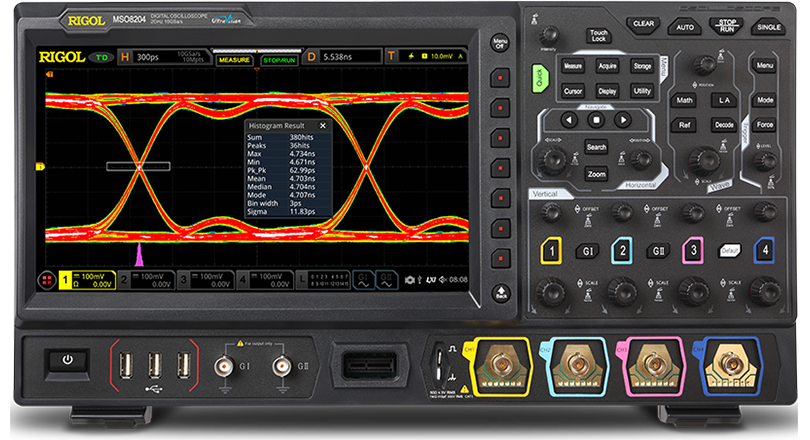

MSO8000系列數字示波器是基于RIGOL自主知識產權的ASIC芯片和UltraVision II技術平臺的中高端混合信號數字示波器。示波器模擬通道帶寬高達2 GHz，集 7種儀器于一身，具有500 Mpts超大存儲深度、良好的波形顯示效果、優異的波 形捕獲率和強大的數據分析功能，多項指標均達業界一流水平，并且支持實時 眼圖測量和抖動分析，是業內最具性價比優勢的2 GHz混合信號數字示波器。
產品特性：
-
模擬通道帶寬：600 MHz、l GHz和2 GHz（單通道和半通道模式）
-
4個模擬通道，1個EXT通道，標配16個數字通道（需選購探頭）
-
實時采樣率最高達10 GSa/s
-
最高存儲深度達500 Mpts（標配） 波形捕獲率高于600,000個波形每秒
-
多達45萬幀的硬件實時波形不間斷錄制和回放功能
-
集7種獨立儀器于一身，包括：示波器、16通道邏輯分析儀、頻譜分析儀、 任意波發生器（選件）、數字電壓表、6位頻率計和累加器、協議分析儀（選件）
-
多達41種波形參數自動測量，更提供全內存硬件測量功能
-
多種數學運算，內置增強FFT分析和峰值搜索功能
-
標配波形直方圖分析
-
獨立的搜索、導航按鍵和事件列表
-
實時眼圖和抖動分析軟件（選件）
-
內置高級的電源分析軟件（選件）
-
用戶可定義的Quick一鍵快捷操作
-
10.1英寸多點觸控電容屏，256級波形灰度顯示，帶彩色余輝
-
豐富的接口： USB Host & Device、LAN（LXI）、HDMI、TRIG OUT、USB-GPIB
-
支持Web Control遠程命令控制
-
獨有的在線版本升級功能
-
精巧便攜的工業設計，快捷的操作控制
產品規格：
型號
|
模擬帶寬
|
模擬通道數
|
最高實時采樣率
|
最大存儲深度
|
最高波形捕獲率
|
數字通道
|
內置信號源
|
MSO8064
|
600 MHz
|
4
|
10 GSa/s
|
500 Mpts
|
600,000wfms/s
|
16（探頭選配）
|
2CH（選配）
|
MSO8104
|
1 GHz
|
4
|
10 GSa/s
|
500 Mpts
|
600,000wfms/s
|
16（探頭選配）
|
2CH（選配）
|
MSO8204
|
2 GHz
|
4
|
10 GSa/s
|
500 Mpts
|
600,000wfms/s
|
16（探頭選配）
|
2CH（選配）
|
點擊下方鏈接查看詳細數據手冊
MSO8000系列數字示波器數據手冊
