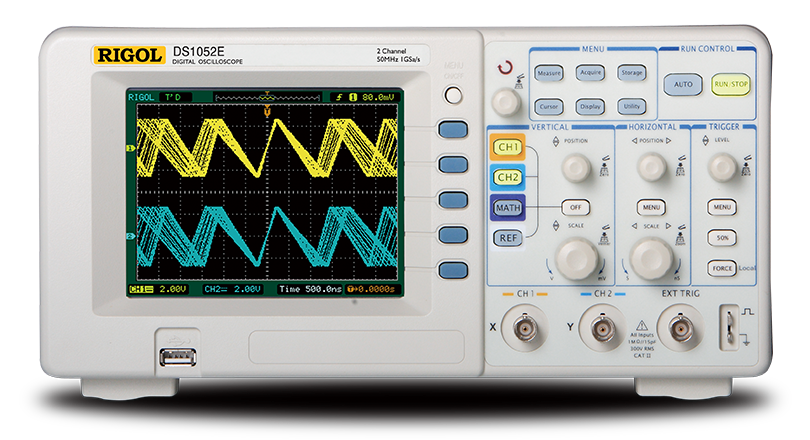

DS1000E、DS1000D 系列是一款高性能、經濟型的數字示波器。其中，DS1000E 系列為雙通道加一個外部觸發輸入通道的數字示波器。DS1000D 系列為雙通道加一個外部觸發輸入通道以及帶 16 通道邏輯分析儀的混合信號示波器（MSO）。
產品特性：
-
提供雙模擬通道和16通道邏輯分析儀，最大100MHz帶寬，1GSa/s實時采樣率，25GSa/s 等效采樣率
-
5.6英寸64k色TFT LCD，波形顯示更加清晰
-
具有豐富的觸發功能：邊沿、脈寬、視頻、斜率、交替、碼型、持續時間觸發
-
獨一無二的可調觸發靈敏度，適合不同場合的需求
-

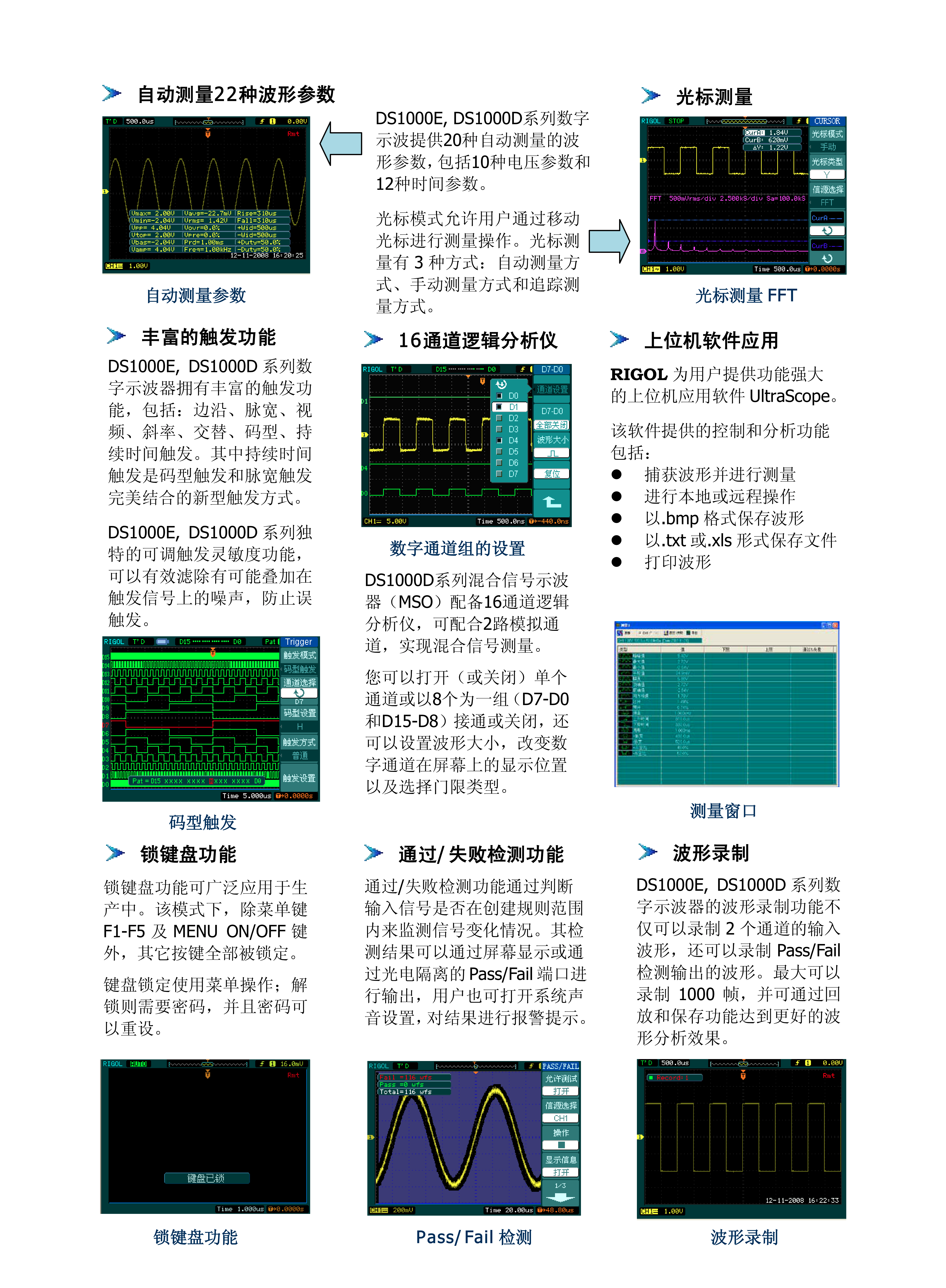

自動測量22種波形參數，具有自動光標跟蹤測量功能
-
獨特的波形錄制和回放功能
-
精細的延遲掃描功能
-
內嵌FFT功能，擁有實用的數字濾波器
-
Pass/Fail檢測功能，可輸出檢測結果
-
多重波形數學運算功能
-
功能強大的上位機應用軟件UltraScope
-
標準配置接口：USB Device，USB Host， RS-232，支持U盤存儲和PictBridge打印標準
-
獨特的鎖鍵盤功能，滿足工業生產需要
-
支持遠程命令控制
產品規格：
|
型號
|
模擬帶寬
|
模擬通道數
|
最高實時采樣率
|
最大存儲深度
|
最高波形捕獲率
|
數字通道
|
內置信號源
|
DS1102E
|
100MHz
|
2
|
1GSa/s
|
1Mpts
|
-
|
-
|
-
|
DS1052E
|
50MHz
|
2
|
1GSa/s
|
1Mpts
|
-
|
-
|
-
|
DS1072U
|
70MHz
|
2
|
500MSa/s
|
512Kpts
|
-
|
-
|
-
|
DS1102U
|
100MHz
|
2
|
1GSa/s
|
16Kpts
|
-
|
-
|
-
|
點擊下方鏈接查看詳細數據手冊
DS1000E/U系列數字示波器數據手冊
